Intro

• 설문조사가 끝났으면 이제 정리를 해야 한다.
• 일련의 과정은 보통 코딩이라 부른다.

(1) 주요 패키지

• 이번 포스트부터 gt 패키지를 사용하려고 한다.
  • gt: ggplot2와 같이 Table를 문법으로 컨트롤 할 수 있도록 구현된 패키지이다.
  • kableExtra: HTML로 출력할 수 있도록 도와주는 패키지이다.

문제점

• SmartPLS 프로그램을 쓴다 하더라도 기본적으로 모든 데이터의 entry는 수치형으로 일단 바뀌어 있어야 한다.
• 우선 데이터를 불러와서 확인해보자.

library(tidyverse)
library(gt)
library(kableExtra)


# 데이터 불러오기
data <- read_csv("data/thesis_mater.csv")

data %>%
  head() %>%
  kable() %>%
  kable_styling("striped") %>%
  scroll_box(width = "100%")

• 위 데이터에서 보면 알 수 있듯이, WE1 ~ Business_Area 까지의 데이터는 모두 문자로 되어 있다.
• Python에서는 LabelEncoder라는 것이 있다.
• R에서는 기본 문법인 factor만 있어도 가능하다.

Factor의 활용

• 이제 본격적으로 코딩을 시작한다.
• 데이터 전처리에서 쉬운 방법은 없다.

(1) 기본

• 가상의 데이터를 만든 후 factor를 활용하자.

temp <- data.frame(x = c(1, 1, 2),
                   gender = c("Female", "Male", "Male"))
temp

##   x gender
## 1 1 Female
## 2 1   Male
## 3 2   Male

• 이제 gender를 변환하자.

temp$gender <- as.numeric(factor(temp$gender))
temp

##   x gender
## 1 1      1
## 2 1      2
## 3 2      2

• factor로 변환한 뒤, as.numeric으로 형 변환을 하면 쉽게 바꿀수는 있다.
• 위와 같이 형변환을 하면 1이 무엇을 의미하는지, 2는 무엇을 의미하는지 알 수 없게 된다. (즉, 정보의 손실이 올 수 있다.)

(2) 응용

• 이제 factor를 조금 더 활용해 본다.
• 같은 가상의 데이터를 사용한다.

temp <- data.frame(x = c(1, 1, 2),
                   gender = c("Female", "Male", "Male"))

temp$gender <- as.numeric(factor(temp$gender),
                          levels = c("Female", "Male"),
                          labels = c(1, 2))

temp

##   x gender
## 1 1      1
## 2 1      2
## 3 2      2

• 결과는 똑같다. 그러나, 각 label에 대한 해석이 보다 명확해지기 때문에 추후 분석결과보고서를 작성할 때 보다 쉽게 작성할 수 있다.

(3) 적용

• 이제 내 데이터에 적용해보자.
• 적용해야 할 변수는 모두 Firm_Age ~ Business_Area 까지이다.
• 여기에서 하나의 Rule을 만들어야 한다.
  • 각 범주마다 하나씩 맞추는 노가다는 지양해야 한다.
  • 따라서, 범주의 값은 모두 알파벳순으로 정렬한다.
  • 이를 프로그래밍으로 해결한다.

temp <- data.frame(x = c(1, 1, 2),
                   gender = c("Female", "Male", "Male"),
                   grade = c("A", "B", "C"))

temp

##   x gender grade
## 1 1 Female     A
## 2 1   Male     B
## 3 2   Male     C

• 데이터가 하나 더 생겼다. 다음과 같은 함수를 만든다.

factor2numeric <- function(x) {
  # input 변수가 문자형인지 확인하여 다음 코드를 실행한다.
  # 만약 문자가 아니면 `else` 코드로 넘어간다.
  if(is.character(x) == TRUE) {
      # levels 함수를 사용하면 알파벳으로 자동 정렬해준다.
      char_levels <- levels(factor(x))

      # 변환되기 전 factor의 `level`를 확인한다.
      print("----변환 시작 전----")
      print(char_levels)

      # factor형으로 변환했다.
      x <- factor(x,
                  levels = char_levels,
                  labels = c(1:length(char_levels))) # 이 코드는 labels 숫자로 정의한다.

       # 변환되기 전 factor의 `level`를 확인한다.
      print(levels(x))
      print("----변환 종료----")
  } else {
    # 에러 메시지를 출력한다
    print("This is not character!!")
  }
  return(x)
}

# 전체 데이터에서 character인 데이터를 사용자 정의 함수를 적용하였다.
data2 <- data %>%
  mutate_if(is.character, factor2numeric)

## [1] "----변환 시작 전----"
## [1] "3-4 years"         "5 years above"     "Less than 2 years"
## [1] "1" "2" "3"
## [1] "----변환 종료----"
## [1] "----변환 시작 전----"
## [1] "10-14 members"       "5-9 members"         "Above 15 members"
## [4] "Less than 5 members"
## [1] "1" "2" "3" "4"
## [1] "----변환 종료----"
## [1] "----변환 시작 전----"
## [1] "As founder or employee,  I have startup experience, one time"
## [2] "As founder or employee, I have startup experiences more than 3 times"
## [3] "As founder or employee, I have startup experiences, two times"
## [4] "No, I don't have experience"
## [1] "1" "2" "3" "4"
## [1] "----변환 종료----"
## [1] "----변환 시작 전----"
## [1] "No"  "Yes"
## [1] "1" "2"
## [1] "----변환 종료----"
## [1] "----변환 시작 전----"
## [1] "No"  "Yes"
## [1] "1" "2"
## [1] "----변환 종료----"
## [1] "----변환 시작 전----"
## [1] "Female" "Male"
## [1] "1" "2"
## [1] "----변환 종료----"
## [1] "----변환 시작 전----"
## [1] "Employee"           "Founder of Company"
## [1] "1" "2"
## [1] "----변환 종료----"
## [1] "----변환 시작 전----"
## [1] "30-39"           "40-49"           "50 or above"     "Younger than 30"
## [1] "1" "2" "3" "4"
## [1] "----변환 종료----"
## [1] "----변환 시작 전----"
## [1] "Graduate School"      "High School"          "Undergraduate School"
## [1] "1" "2" "3"
## [1] "----변환 종료----"
## [1] "----변환 시작 전----"
##  [1] "E-Commerce"                 "Education"
##  [3] "Energy"                     "Enterprise Services"
##  [5] "Fintech"                    "Logistics"
##  [7] "Manufacturing"              "Media and Entertainment"
##  [9] "Medical and Healthcare"     "Online to Offline Commerce"
## [11] "Others"                     "Real Estate and Household"
## [13] "Transportation/Automotive"  "Travel"
##  [1] "1"  "2"  "3"  "4"  "5"  "6"  "7"  "8"  "9"  "10" "11" "12" "13" "14"
## [1] "----변환 종료----"

(4) 중복치와 결측치 확인

• 모든 것을 온라인으로 받다보니, 중복치와 결측치가 발생할 수 있다.
• 따라서 해당 내용이 있는지 확인한다.

sum(duplicated(data2))

## [1] 5

• 중복치가 5개 인것으로 확인이 된다.
• 중복치를 제거하는 것은 간단하다.

data3 <- data2 %>% distinct()

• 이번에는 결측치를 확인한다.

colSums(is.na(data3))

##              EI_1              EI_2              EI_3              EP_1
##                 0                 0                 0                 0
##              EP_2              EP_3              ER_1              ER_2
##                 0                 0                 0                 0
##              ER_3              SS_1              SS_2              SS_3
##                 0                 0                 0                 0
##              SC_1              SC_2              SC_3              SR_1
##                 0                 0                 0                 0
##              SR_2              SR_3                F1                F2
##                 0                 0                 0                 0
##                F3               NF1               NF2               NF3
##                 0                 0                 0                 0
##          Firm_Age         Firm_Size               WE1               WE2
##                 0                 0                 0                 0
##               WE3            gender  founder_employee age_of_respondent
##                 0                 0                 0                 0
##   Education_Level     Business_Area
##                 0                 0

• 각 column마다 결측치를 확인한 결과 모두 0인 것을 확인할 수 있다.

(5) 결과 확인

• 이제 변환된 결과를 확인한다.

# 결과값을 확인한다.
data3 %>%
  head() %>%
  kable() %>%
  kable_styling("striped") %>%
  scroll_box(width = "100%")

파일 내보내기

• 이제 SmartPLS에서 사용할 수 있도록 csv 파일 형태로 내보낸다.

write_csv(data3, "~/Desktop/thesis_master2.csv")

소결론

• 데이터 전처리는 중요하다. 그러나, 시간이 조금 걸린다.
• 설문조사에서 특히 문제가 되는 부분은 문자열 데이터를 수치형 데이터로 변환해주는 문제가 있다.
  • 이를 프로그래밍으로 해결하면 보다 쉽게 접근할 수 있다.
• 이제 본격적으로 분석을 해보자.

I. 연구모델 개발과 가설 설정

• 교재에서는 스마트폰 프로젝트의 연구모델 데이터를 기반으로 작성하였지만, 이번 포스트 이후 부터는 필자의 학위논문 데이터를 기반으로 책 내용과 병행하려고 한다.

(1) 연구모델 개요

• 학위논문 주제: The Mediating Effect of Entrepreneurial Performance on the Relationship between Entrepre-neurial Orientation and Social Capital: The cases from the Philippines
• 주요요인은 기업가적지향성, 사회적자본이며, 종속변수는 기업의 성과로 구성되어 있다.

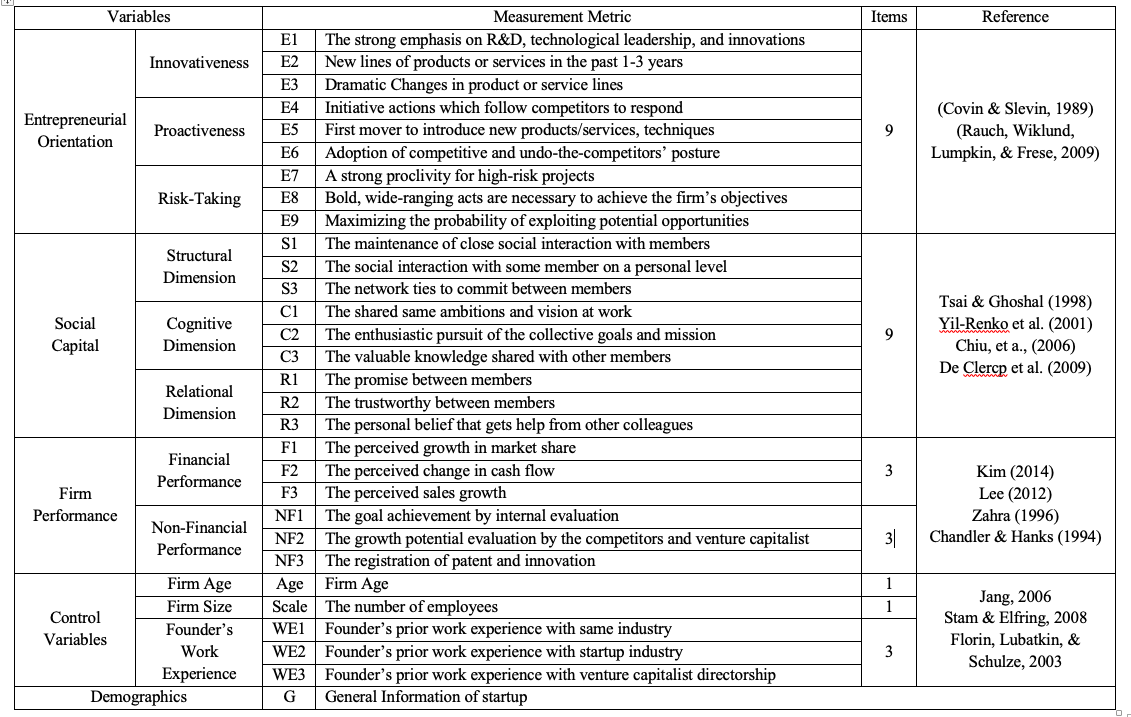

• 설문지 공개관련:
  • 설문지 Sample이 필요하신 분들은 2021년 2월 이후에 요청하기를 바란다. (졸업이후)
  • 교재는 스마트폰 프로젝트의 연구 모델이라는 주제로 Sample 설문지 문항에 대한 내용이 있다. (p 127)

(2) 연구모델 개발

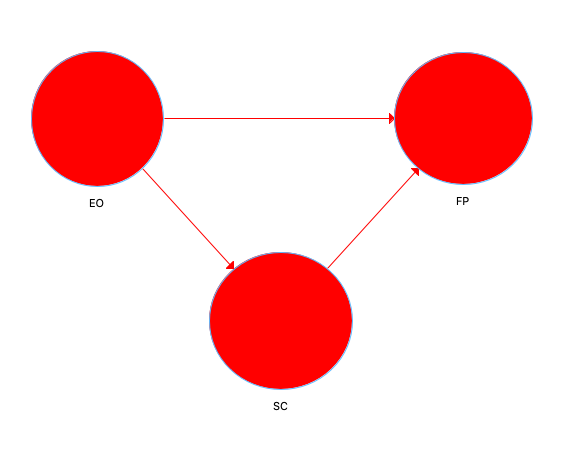

• 연구모델은 아래와 같다.

I. PLS-SEM 통계 기초

• 교재를 참고하여 통계 기초에 대한 간단한 설명을 서술한다.
  • 이는 다른 통계 책에도 있는 내용이기는 하다.
  • 지난 시간에, PLS-SEM의 분포, 유의 수준과 신뢰수준의 관계, 신뢰도와 타당도, 탐색적 요인분석과 확인적 요인분석, 회귀분석에 대해 설명함
    • 참조: PLS-SEM 통계 분석기법(1)

(1) 추정과 신뢰구간

• 추정(estimation)이란 모집단에 대한 어떠한 정보도 없는 상태에서 모집단을 대표할 수 있는 표본 추출하여 표본의 통계량을 구한 다음 이를 이용해서 모집단의 모수 예측
  • 점추정(Point Estimation): 추정하고자 하는 모수를 하나의 수치로 추정
  • 신뢰구간 추정(Confidence Interval Estimation): 추정하고자 하는 모수가 존재하리라고 예상되는 신뢰구간을 정하여 추정하는 방법
    • 신뢰구간에서는 보통 t분포 이용.
• 신뢰구간의 결정방법은 다음과 같음
  • 첫째, 추출된 표본평균($\bar{x}$)를 구한다.
  • 둘째, 표본평균($\bar{x}$)의 표준편차인 표준오차(standard error)를 산출한다.
  • 셋째, 신뢰수준($1-\alpha$)에 따른 $t$값을 구한다.
  • 마지막으로, 표본평균($\bar{x}$)을 중심으로 표준오차와 $t$값을 곱한 값만큼 좌우($\pm$)로 떨어진 값$\bar{x}\pm t\left (\alpha/2, n-1\right)S/\sqrt{n}$으로 이루어진 구간이 신뢰구간이 됨

(2) SmartPLS에서 PLS 알고리즘

• PLS Algorithm을 실행 시, 잠재변수 점수는 물론 이를 이용해 측정모델의 외부가중치(outer weights), 외부적재치(outer loadings)와 구조모델의 경로계수(path coefficients), 내생잠재변수의 $R^2$ 등의 추정이 가능함.

(3) 부트스트래핑

• PLS-SEM은 데이터가 정규분포를 이룬다고 가정하지 않음
• 무소적 검증을 통해 유의성을 검증하지 않음
• 대신, 부트스트래핑을 통해 계수의 유의성 검증 진행
  • 비모수적 접근을 통해서 각 계수들에 대한 검증통계량인 t값을 추정.
• 절차는 원데이터(raw data)로부터 많은 수의 부표본(subsamples)인 부트스트랩 표본을 복원추출하여 반복적인 회귀분석과정을 통해 t값 산출
  • 보통 부트스트랩 표본은 5,000개 필요
• 예를 들면, 산출된 t값을 이용하여 계수의 유의성을 판단할 수 있음.
  • 5% 유의수준(양측검증)에서 특정 경로계수에 대해 산출된 t값이 $\pm1.96$보다 크면 통계적으로 유의한 차이를 나타낸다고 해석 가능

(4) 외부가중치, 외부적재치 및 경로계수

• 경로계수(path coefficient)는 $P_{12}, P_{23}$와 같이 표시되며, 이는 표준화된 회귀계수
• 외부가중치(outer weight)는 잠재변수와 형성적 측정변수 간 표준화 회귀계수 의미
  • ($W_{11},W_{12}$)와 같이 표시됨
• 외부적재치(outer loading)는 잠재변수와 반영적 측정변수 간 표준화 회귀계수 의미
  • ($L_{35},W_{36}$)와 같이 표시됨
• 모든 표준화 계수는 -1과 +1사이의 값을 가짐

(5) 블라인드 폴딩과 예측적 적합성

• 예측적 적합성(predictive relevance)에 대한 기준으로 $R^2$과 함께 Stone-Geisser의 $Q^2$값을 확인할 필요가 있다.
  • 이 값은 누락거리 D(omission distance)에 의한 블라인드폴딩(Blindfolding) 절차를 통해 얻을 수 있다.
  • 0보다 큰 $Q^2$은 외생잠재변수가 내생잠재변수에 대해 예측적 적합성을 가지고 있음 의미
  • 반대로 0보다 작다면, 예측적 적합성이 부족하다고 봄

(6) 효과크기($f^2$)

• 효과크기 $f^2$은 외생잠재변수의 내생잠재변수에 대한 $R^2$에 기여하는 정도를 평가하는 척도
• 효과크기 $f^2$에 대한 평가는 다음과 같다.
  • 0.02: 작은 효과
  • 0.15: 중간 효과
  • 0.35: 큰 효과
• 효과크기에 대한 수치는 다음과 같다.

$f^{2}=\frac{R_{선택된\ 외생잠재변수\ 포함}^{2}-R_{선택된\ 외생잠재변수\ 제거}^{2}}{1-R_{선택된\ 외생잠재변수\ 포함}^{2}}$

I. PLS-SEM 통계 기초

• 교재를 참고하여 통계 기초에 대한 간단한 설명을 서술한다.
  • 이는 다른 통계 책에도 있는 내용이기는 하다.

(1) PLS-SEM의 분포

• PLS-SEM은 검증 통계량으로 t분포와 t값을 활용함.
  • t분포는 평균이 0, 표준편차가 1인 종모양의 좌우대칭인 분포
  • 유의수준 확인 지표는 p값을 활용함. (사회과학 분야에서는 유의수준 5% 이내)

(2) 유의수준과 신뢰수준의 관계

• 유의수준이 $\alpha$ 이면 신뢰수준은 $1−\alpha$ 가 됨.
  • 즉, 신뢰수준은 허용오차수준인 유의수준에 따라 결정됨.

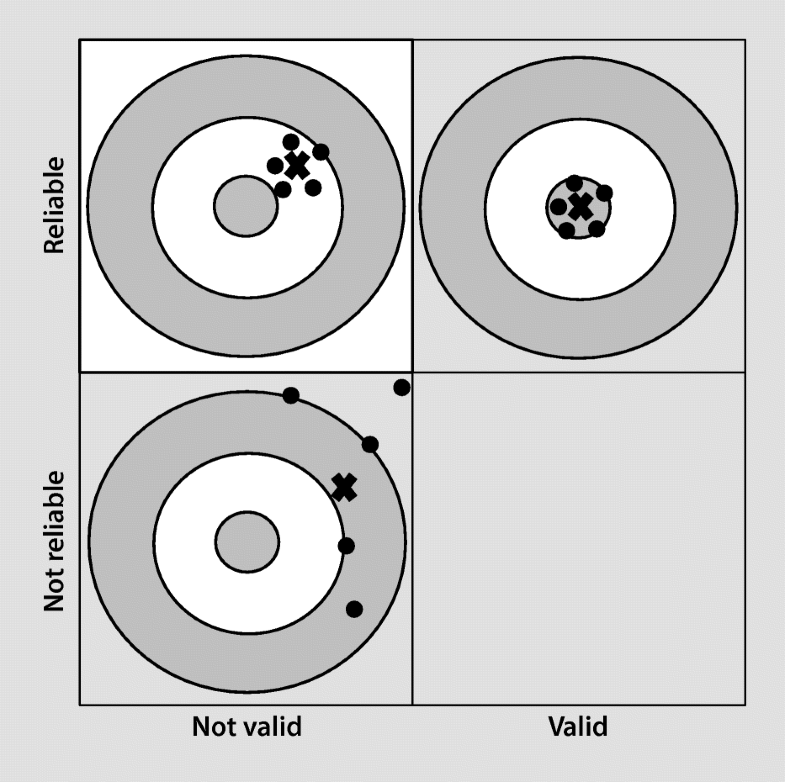

(3) 신뢰도(Reliability)와 타당도(Validity)

• PLS-SEM은 측정모델과 구조모델을 동시에 분석함.
  • 반영적 측정모델과 형성적 측정모델에 대한 신뢰도와 타당도검증이 이루어져야 함.
  • 측정 모델에 대한 검증 결과 신뢰도와 타당도가 입증되지 않으면 구조모델의 결과도 신뢰할 수 없음

I. SmartPLS 설치

• SmartPLS는 구조방정식모델링을 위한 전용 통계분석 프로그램으로 다양한 학문 분야에서 광범위하게 사용됨.
• 편이성, 친숙성, 안정성 면에서 매우 우수함.
• 매우 적은 소표본에서도 활용할 수 있음.
• 정규분포 등의 엄격한 가정 조건에 구애받지 않고 사용할 수 있음.
• 프로그램 설치는 아래 링크를 클릭한다.
  • Download latest version - SmartPLS 3.3.2

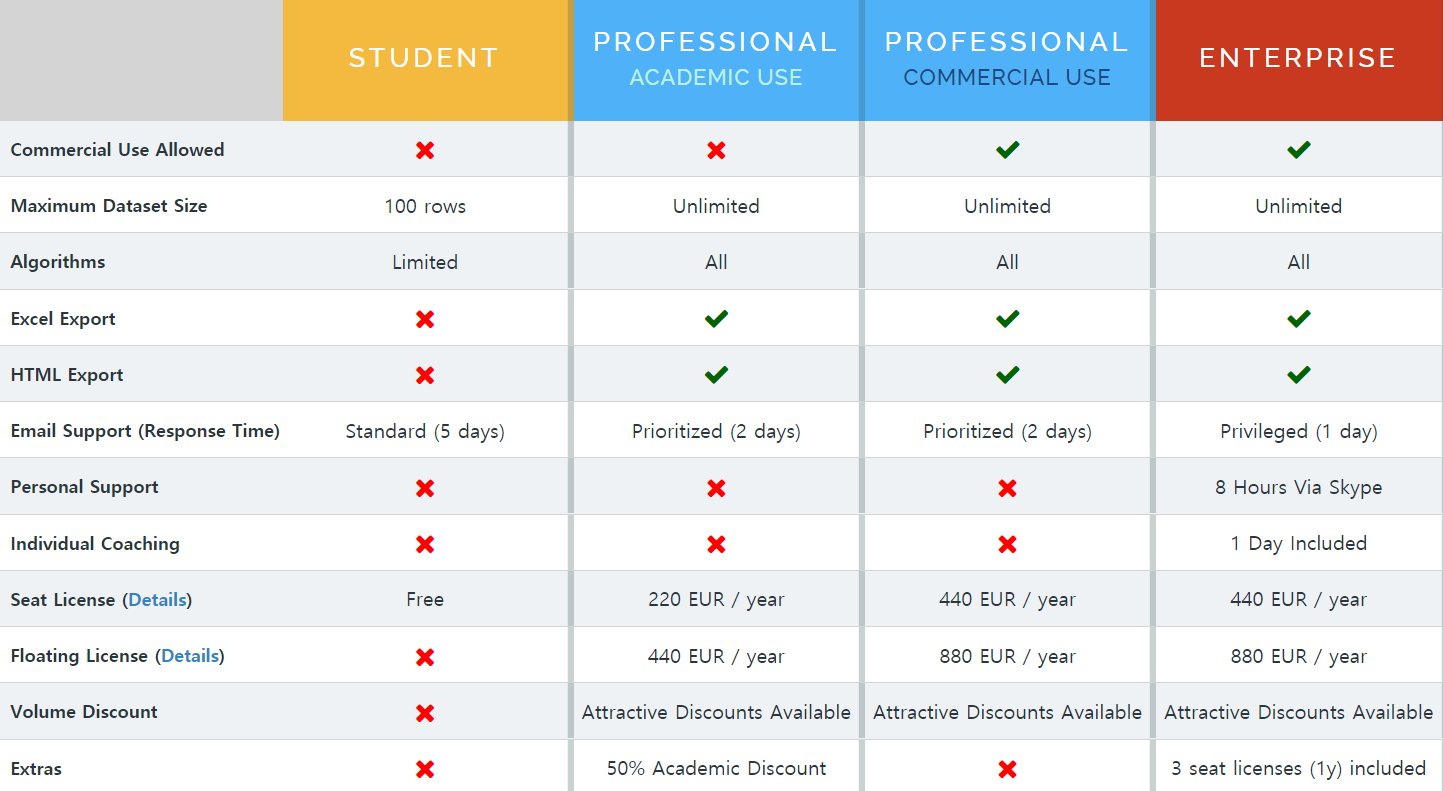

• 학생용 버전은 평생 무료이며, 약간의 사용상 제약이 존재한다.

II. SmartPLS 관련 자료

• 교제 추천

  • 원서 - A Primer on Partial Least Squares Structural Equation Modeling(PLS-SEM) (2013)
  • 번역서 - PLS 구조모델의 이해 (2014)
  • 국내저서 - 석박사학위 및 학술논문 작성 중심의 SmartPLS 3.0 구조방정식모델링 (2018)

• 온라인 강의도 존재하지만, 무료는 아니다.

개요

• 수집된 데이터에 대해 정규성 검증을 하는 것은 중요하다.
• 그런데, CB-SEM과 PLS-SEM의 기준 조건은 조금 상이하다.

정규성 분포 확인

• Kolmogorov-Smirnov Test 또는 Shapiro-Wilk Test를 통해서 검증한다.
  • 귀무가설: 데이터분포를 정규분포를 이룬다, p-value > 0.05
• 데이터가 치우쳐 있는 정도를 나타내는 왜도(skewness: S)와 첨도(Kurtosis: K)를 검토한다.
  • 첨도와 왜도가 -1보다 작거나 또는 +1 보다 크지 않으면 변수는 정규분포를 하고 있다고 판단한다.
• 그러나, 이 부분은 분석 방법에 대해 조금 상이하다.
  • 회귀 분석: 엄밀하게는 2, 관용적으로 3을 사용함. (이일현, 2014)
  • SEM: 왜도가 2 이상이고, 첨도가 7 이상이면 비졍규분포로 봄 (West, Finch & Curran, 1995)

결측치

• 설문문항에 의도적으로 혹은 부주의로 하나 이상의 문항에 대한 답을 하지 않았을 때 발생함.
• PLS-SEM에서는 (1) 평균값대체(mean value replacement)와 (2) 사례별 제거 등이 있다.
  • 측정변수(지표변수)별로 5% 미만인 경우에는 평균값 대체를, 5% 초과시에는 사례별 제거방법을 사용한다.
  • 사례별 제거 방법은 권장하지 않는다. 설문지가 많으면 상관이 없지만, 대개의 경우 그렇지 못하기 때문에, 가급적이면 삭제는 권장하지 않는다.
  • 단, 결측치가 사례별로 15%를 초과하는 경우에는 데이터 파일에서 삭제하는 것이 좋다.

이상치

• 이상치는 특정 설문 혹은 모든 설문에 대한 극단적인 응답값을 말한다.
  • 일반적인 기준으로는 표준화 변량값인 Z값과 표준편차가 $\pm$ 3 이상인 경우는 극단치에 해당한다.
  • 마할라노비스 거리 통계량$D^2$을 이용하여 판단할 수 있음. 만약, $D^2$값이 유의수준 0.01보다 작으면 해당 관측변수는 다변량 이상치로 판단할 수 있다.
  • 이상치는 PLS-SEM을 시행하기 전에 반드시 확인하고 문제가 되는 응답치가 포함되어 있는 경우네느 데이터 파일에서 삭제해야 한다.
  • 가장 일반적인 경우는 이상치가 소수인 경우로 이 때는 해당 이상치를 데이터 파일에서 제거한다.
  • 영향력이 큰 이상치가 있는 경우에는 PLS-SEM에서 OLS 회귀에 영향을 미치기 때문에 면밀한 검토와 평가가 필요하며 조치해야 한다.

다중공선성

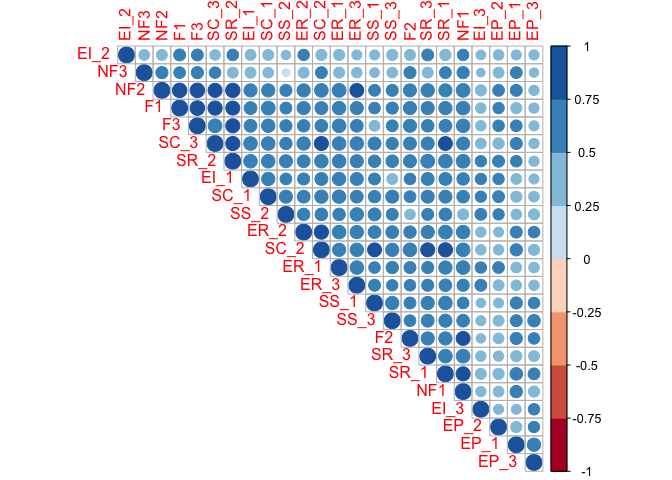

• 측정변수(지표)들 간에 다중공선성(Multicollinearity)가 있는지를 확인한다.
• 완벽한 공선성(Collinearity)가 나타나는 경우는 거의 없으며 일반적으로 높은 공선성이 나타난다.
• SmartPLS에서는 분산팽창인자(Variance Inflation Factor: VIF)를 이용하여 평가한다.
  • 모든 측정변수에 대해 VIF값이 임계치인 5보다 작으면 공선성은 존재하지 않는다.
  • VIF값이 5 이상인 경우 잠재적인 공선성 문제(Collinearity Problem)를 지니게 된다.

PLS-SEM vs. CB-SEM

• PLS-SEM과 CB-SEM의 차이점은 아래와 같이 서술 할 수 있다.

Reference

신건권. (2018). 석박사학위 및 학술논문 작성 중심의 SmartPLS 3.0 구조방정식모델링. 서울: 청람.

개요

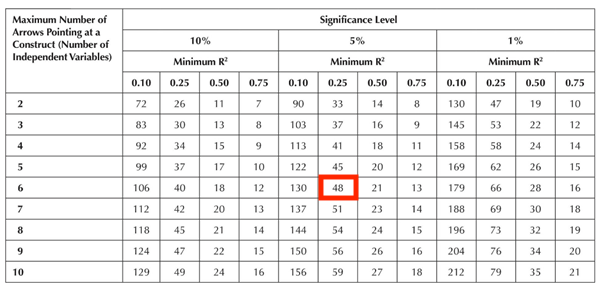

• PLS-SEM은 작은 표본 크기에 의해 식별 문제가 발생하지 않으며 모델이 복잡하고 표본크기가 작은 상황에서도 높은 수준의 통게적 검증력을 가짐

• 일반적으로 CB-SEM의 경우 표본 크기가 200개 이상이 필요한 것으로 알려짐

• 반대로 PLS-SEM은 30-100개 정도의 소표본인 경우에도 적용할 수 있다.

  • 표본크기를 증가시키면 모델 추정의 정확성이 높아지나 표본이 250개 이상이 넘어가면 CB-SEM과 차이점이 없어진다.

최소 표본 크기

Chin(1988)과 Barclay, Higgins & Thompson(1995)는 최소표본크기 결정에 있어서 10배수 규칙(10 times rule)을 제안함.

• 단일 잠재변수(구성개념)을 측정하는 데 사용된 형성적 지표 최대수의 10보다 커야 함
• 구조모델에서 특정 잠재변수(구성개념)로 향하는 경로 최대수의 10배 보다 커야 함
• 이러한 10배수 규칙에 의하면 PLS-SEM을 사용하는 데 있어서 최소한의 표본크기는 형성적 측정 모델과 반영적 측정모델이 모두 구조모델 속에 포함되어 있는 경우에는 두 기준 모두 적용해 판단한다.

개요

• 데이터의 유형에는 크게 4가지가 있다.
  • 명목척도, 서열척도, 등간척도, 비율척도
• 그중에서 PLS-SEM 분석 시에 필요한 척도는 등간척도와 비율척도이다.
  • 간혹, 범주형 변수의 경우 더미변수(Dummy Variable)로 변환하여 투입하기도 한다.

데이터의 유형

(1) 명목척도

• 범주형 데이터로 측정된 측정대상으로 단순히 범주로 분류하기 위한 목적으로 숫자를 부여한 척도
  • 예시: 성별, 종교, 직업, 혈액형, 만족여부(예/아니오)

(2) 서열척도

• 범주형 데이터로 명목척도의 기능뿐 아니라 각 범주 간의 대소관계, 순위(서열성)에 관하여 숫자를 부여한 척도(수학적 가감승제 계산 안 됨)
  • 예시: 학력, 건강상태 등

(3) 등간척도

• 연속형 데이터로 절대적 영점(Absolute Zero)이 없으며 대상이 갖는 양적인 정도의 차이에 따라 등간격으로 숫자를 부여한 척도(수학적 가감승제 계산 가능)
  • 예시: 온도, 만족도(리커트척도), 충성도(리커트척도), 물가지수, 생산지수 등

(4) 비율척도

• 연속형 데이터로 절대적 영점이 존재하며, 비율계산이 가능한 숫자를 부여한 척도(수학적 가감승제 계산 가능)
  • 매출액, 무게, 가격, 소득, 길이, 부피 등

통계기법의 선택

• 변수의 성격에 따라 다른 통계기법이 선택될 수 있다.

(1) 범주형(종속변수) + 범주형 변수(독립변수)

• 교차분석(카이제곱검증)

(2) 범주형(종속변수) + 연속형 변수(독립변수)

• 판별분석, 군집분석, 로지스틱회귀분석

(3) 연속형(종속변수) + 범주형 변수(독립변수)

• t-검증, 분산분석, 다변량분산분석

(4) 연속형(종속변수) + 연속형 변수(독립변수)

• 상관분석, 회귀분석, 경로분석/구조방정식모델링분석

Reference

신건권. (2018). 석박사학위 및 학술논문 작성 중심의 SmartPLS 3.0 구조방정식모델링. 서울: 청람.
